在PCBlayout中，電容大約占元器件的30%。許多工程師雖然知道電容具有儲能濾波作用，但往往忽略了其具體用法、具體擺放位置和過孔設計的重要性，把電容直接放到電路板上就萬事大吉，從而導致實際工程中出現各種問題。

本文將先講述電容的基礎知識（只做簡單的回顧）、再講PCBLayout時退耦電容的位置擺放和過孔如何設計（本文的重點）（因篇幅關系對電容的種類選型不做講述），最后介紹盤中孔工藝并分析其優勢（以嘉立創的盤中孔工藝為例）。

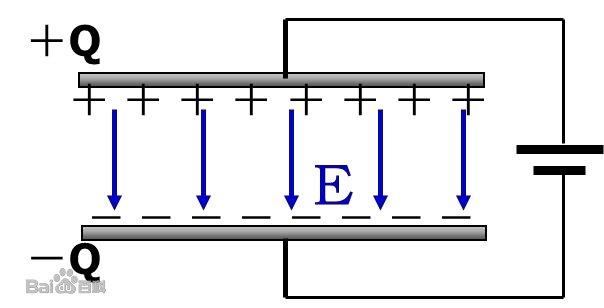

定義：電容器在外電源作用下，正負電極上分別帶上等量異號電荷，撤去電源，電極上的電荷仍可長久地聚集下去，是一種儲存電能的部件。

其中C是電容，單位是法拉；S是極板面積，單位是平方米；d是極板間的距離，單位是米；εr是相對介電常數。

注：電導體由絕緣材料分開就可以產生電容。

電容兩端的電壓等于聚集的電荷除以電容的容量。

單位換算：

1F=106uF=109nF=1012pF

常說的104電容指的是10*104pF=100nF

理論部分的知識進行補充，工程實踐中用到哪學到哪。

作用：

儲能濾波：儲存電能，在需要時釋放，可以濾除電源中的低頻噪聲，提供更穩定的電源電壓。

去耦和旁路：電容用于去耦電源和信號線，減少電源噪聲對信號的干擾，或本級對下一級的干擾，是噪聲的重要泄放通道。

移相：在交流電路中，電容可以改變信號的相位。

等等。

（本文中只講濾波和去耦旁路，其他不做過多描述）

技術資料上，經常能看到濾波電容、去耦電容(decouple)和旁路電容三種名稱。他們都不是電容的類型，而是設計者根據所起的作用不同進行人為的劃分。

濾波電容一般容值比較大，用來濾除低頻信號的紋波。去耦和旁路也屬于濾波，但通常所說的濾波電容會優先想到容值大的電容。

去耦電容,其作用是為保證器件穩定工作而給器件電源提供的本地“小池塘”。在高速運行的器件上，會不斷產生快速變化的電荷需求，對于這種快速的需求，電源模塊無法及時給器件提供電流以補充，只能依靠器件附近的電容給予解決。

可以把電容理解成平時灌滿水的小池塘,一旦小池塘附近的莊稼缺水,能立刻從小池塘得到補充,而無需求助遠方的水廠。去耦電容還有另一個作用,是為高速運行器件產生的高頻噪聲提供一條就近流入地平面

旁路電容,其作用是為前級(如電源產生的高頻噪聲等干擾)提供一條流到地平面的低阻抗路徑，以避免這些干擾影響正在高速工作的器件。

從以上描述可以看出,去耦電容和旁路電容沒有本質的區別,從應用上說,依據公式Z=1/(2πf*C),其中f是器件工作頻率,它們?cè)诟哳l下的作用都是為電路中的干擾提供一條流回地平面的低阻抗回路。

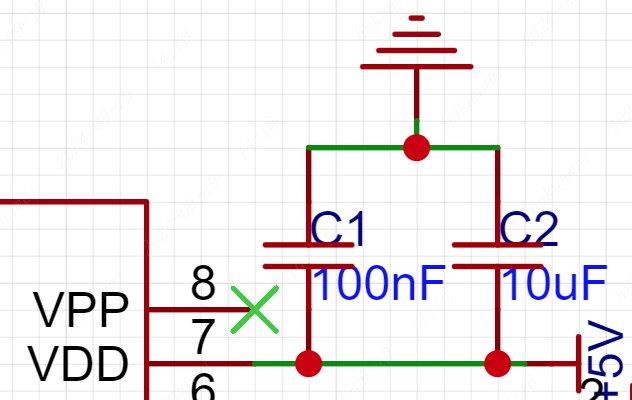

以工程上芯片周邊經常使用104電容和10uF電容為例：10uF電容對于芯片主要起濾除低頻干擾和蓄能的功能。0.1uF電容起濾除較高頻段的噪聲干擾。

對于電路中的濾波電容、旁路電容和去耦電容，倒不用太過于糾結與死磕。在自己的認知體系中靈活運用，能夠解決問題才是根本。

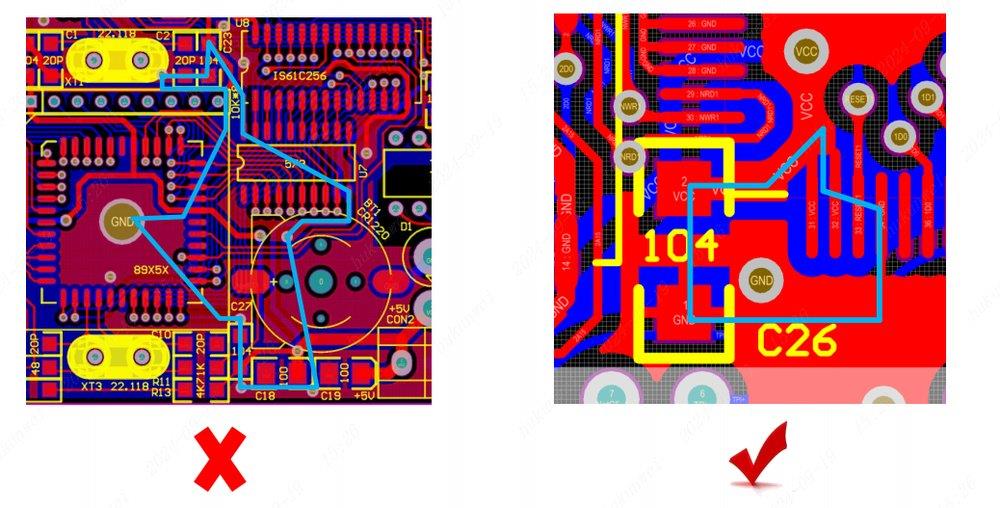

退耦路徑的環路面積盡可能地小，比電容和芯片實際空間距離更重要（此處打勾的圖，實際上過孔是有些缺陷的，有些如濾的感覺，下文過孔設計會指出原因，大家評論區也可以指出來，順帶分享你們平時怎么打過孔的，一起交流）。

多個電容并聯時，小容量的電容更應該靠近芯片電源引腳。

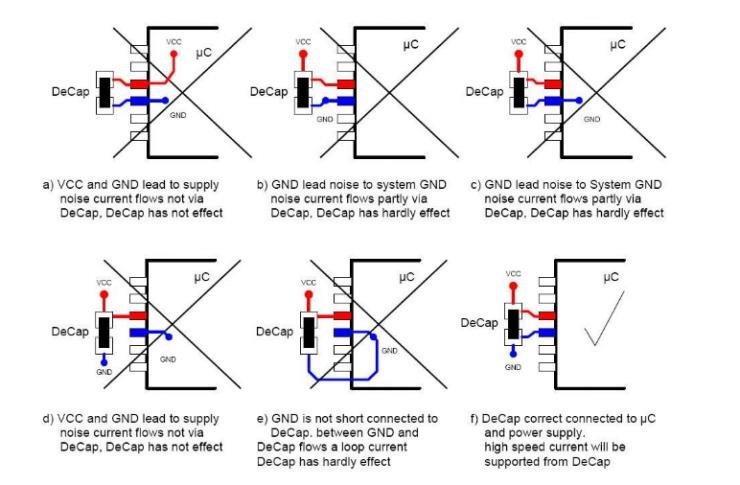

一定不要讓退耦電容如同虛設，否則假裝濾除了高頻信號，實際沒有起到作用。

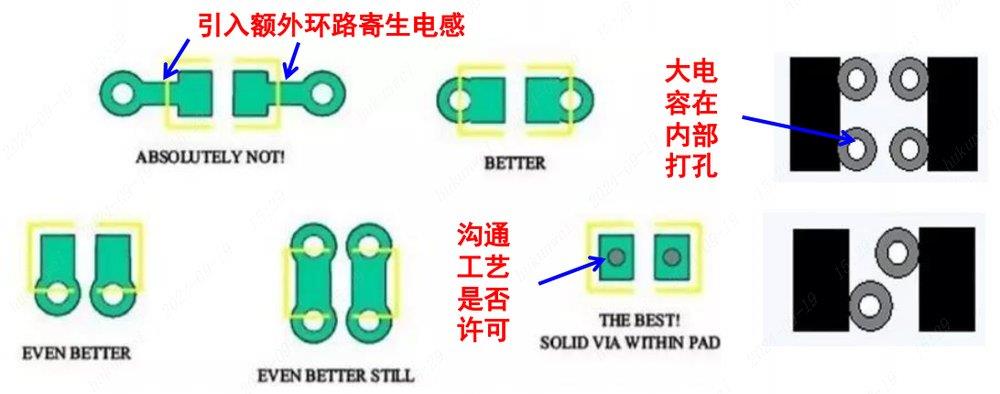

過孔就近接電源層，盡可能較少引出現帶來的額外環路面積；嚴禁多個電容共用過孔（會引入公共路徑感抗）；由上可知，如果工藝允許，可以直接將過孔打在焊盤上，降低感抗效果最好。這種工藝叫盤中孔。

以往的老工藝把過孔打到焊盤上是不行的，但現在工藝進步了。以嘉立創的盤中孔為例，打過孔之后會在孔內塞樹脂或者銅漿，然后進行電鍍蓋帽，從電路板表面看不到過孔的存在，在SMT貼片時不會存在漏錫的問題。

盤中孔工藝具有的優勢：

高密度布線：盤中孔工藝允許在有限的PCB面積內實現更高密度的布線，適用于高密度電路設計。

減少寄生效應：盤中孔可以減少寄生電感和電阻，提高電容的濾波效果。

提高可靠性：盤中孔工藝可以提高PCB的機械強度和電氣性能，增加電路的可靠性。

優化散熱：盤中孔有助于優化電路的散熱設計，減少熱量積聚，提高電路的穩定性。

在PCB設計中，需要合理擺放電容位置，并設計過孔，必要時結合盤中孔工藝提高電路的濾波效果和整體性能。
