電子設備的每一次升級，都離不開 “打樣” 這一研發核心環節。無論是簡單的單面板調試，還是復雜的高多層板驗證，PCB 打樣、電路板打樣、線路板打樣的質量與效率，直接決定了產品從圖紙到實物的落地速度。其中，PCB 多層板打樣作為中高端設備的 “試金石”，更是考驗著從技術設計到工藝落地的全鏈條能力。本文將系統解析不同類型打樣的技術邏輯，重點拆解多層板打樣的核心要點，助力研發者精準把控打樣全流程。
一、從基礎到高端：PCB 打樣、電路板打樣、線路板打樣的技術分層
看似統稱的 “打樣”，實則對應著不同復雜度的技術需求。無論是PCB 打樣、電路板打樣還是線路板打樣，其本質都是通過小批量生產驗證設計可行性，但多層板的特殊性讓它成為技術分水嶺。
1.基礎打樣：單 / 雙面板的 “穩定性為王”
常規線路板打樣(單 / 雙面板)多用于玩具、小家電等簡單電路，核心需求是 “低成本 + 高良率”。這類打樣的關鍵在基礎工藝控制：線寬≥6mil、間距≥6mil 即可滿足需求，表面處理以噴錫為主(性價比高)，交付周期通常 3-5 天。
2.進階打樣：六層板的 “密度與抗干擾平衡”
作為PCB 多層板打樣的 “主力軍”，六層板是消費電子(如智能手表主板)、汽車電子(如車載傳感器)的首選。它通過 “信號層 + 接地層 + 電源層” 的分層設計，實現三大突破：
•布線密度較雙面板提升 3 倍，能在 20mm×20mm 空間內集成數百個元器件;
•獨立接地層將信號干擾降低 50%，確保藍牙、Wi-Fi 等無線信號穩定傳輸;
•對稱壓合工藝(如 “3+1+3” 結構)避免板材翹曲，適配精密設備的長期運行。
3.高端打樣：高多層板的 “極限工藝挑戰”
10 層及以上的高多層板打樣，服務于服務器、醫療 CT 設備等高端場景，其技術門檻體現在 “三極”：
•極限密度：最小線寬 / 間距達 3mil/3mil，相當于頭發絲直徑的 1/5，需激光直寫技術支持;
•極端精度：層間對位誤差≤5μm(約一張紙厚度的 1/20)，確保高速信號(10Gbps 以上)無延遲;
•特殊環境適配：需耐受 - 55℃~125℃溫度波動，基材多選用耐高溫 FR-4(Tg≥180℃)或高頻材料(如羅杰斯)。
二、打樣全流程拆解：從設計到交付的 “黃金標準”無論是基礎線路板打樣，還是高端PCB 多層板打樣，流程的嚴謹性直接決定最終質量。以下為經行業驗證的標準化流程，尤其適用于多層板這類高復雜度打樣。
1.設計與文件審核：提前規避 90% 的風險
•文件輸出：用 Altium Designer、嘉立創 EDA 等工具完成設計，生成 Gerber 文件(含線路、阻焊、絲印)、BOM 清單、鉆孔文件，確保圖層完整(多層板需標注各層功能，如 “L1 信號層”“L3 接地層”)。
•DFM 把關：這是打樣成敗的關鍵一步。專業廠商會通過智能系統檢測 “設計是否可生產”—— 比如多層板需檢查內層線寬是否≥3mil、層間介質厚度是否匹配阻抗需求，避免 “設計完美但無法生產” 的尷尬。
2.內層制作：多層板的 “核心戰場”
對PCB 多層板打樣而言，內層制作是精度控制的重中之重。流程包括：
•基板清洗→貼膜(感光膜)→曝光(將電路圖形投射到銅箔)→顯影→蝕刻;
•關鍵指標：高多層板內層圖形對位誤差需≤5μm，否則層間短路風險驟增。目前行業領先水平可做到 ±3μm，遠超普通廠商的 ±10μm。
3.壓合與外層加工：讓 “多層” 成為 “整體”•壓合工藝：六層板常用 “對稱疊層”(如 3 層內層 + 半固化片 + 3 層內層)，在 180℃、300PSI 壓力下粘合，避免應力不均導致翹曲;高多層板則需 “階梯式壓合”，分階段疊加內層板，確保層間結合力均勻。
• 外層與孔加工：鉆孔(孔徑≥0.2mm)后，通過沉銅、電鍍讓孔壁導電(孔銅厚度≥20μm，保證電流傳輸)，最后制作外層線路并做表面處理(沉金、噴錫等)。
4.終檢：用 “全維度檢測” 替代 “抽樣碰運氣”
•基礎打樣：飛針測試(檢測導通性)+ 外觀 inspection;
•多層板打樣：額外增加 AOI 光學檢測(識別線寬偏差、銅渣)、阻抗測試(偏差≤±10%)、熱沖擊測試(驗證極端環境穩定性)，確保 “出廠即合格”。

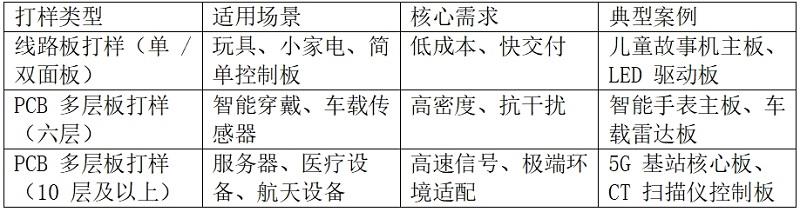

三、不同打樣的場景適配：選對類型，少走研發彎路
四、專業打樣的核心價值：讓研發效率提升 50% 的關鍵
對研發者而言，選擇專業的打樣服務，不僅是 “拿到合格樣品”，更是 “縮短研發周期、降低試錯成本”。以PCB 多層板打樣為例，嘉立創的優勢體現在：
1. 技術兜底：明確工藝邊界，避免 “設計無法生產”
通過公開 100 + 項加工參數，清晰定義 “能做什么、做到什么程度”：支持 1~32 層通孔板(暫不做盲埋孔)，層壓結構覆蓋 4/6/8…32 層，采用真 A 級 FR4 板料(南亞、建滔、生益等品牌可選)，保障基礎可靠性。
2. 效率保障：從參數到交付，縮短驗證周期
通過 “標準化參數 + 制程升級” 提升打樣效率： FR4 多層板(6~32 層)最大尺寸 656×586mm，雙面板極限尺寸達 1020×600mm(指定工廠 + 工藝)，滿足從 “小模塊驗證” 到 “整板試產” 的需求。
3. 成本優化：靈活適配，從打樣到量產無縫銜接
通過 “靈活起訂 + 板料 / 工藝可選” 控制成本：支持 1 片起訂，小批量試產無需重新開模，打樣與量產流程無縫銜接(如多層板從 1 片驗證到 100 片試產，工藝參數一致)。
4. 技術支持：從工具到指南，降低設計試錯率
圍繞 “設計→生產” 全鏈條提供支持，讓研發更 “省心”：內置 “阻抗計算神器”，輸入線寬、介質厚度等參數，快速驗證信號完整性(如 50Ω 射頻線設計)，減少仿真環節的時間消耗。
結語：打樣是研發的 “第一塊拼圖”，選對方向比努力更重要
從簡單的線路板打樣到復雜的PCB 多層板打樣，每一次打樣都是產品落地的 “試錯與優化”。無論是追求低成本的基礎驗證，還是突破高難度的多層板設計，核心都在于 “匹配需求 + 嚴控流程”。專業的打樣服務，能讓研發者從 “工藝焦慮” 中解脫，專注于設計創新 —— 畢竟，好的樣品，是成功產品的第一步。
選擇對的打樣伙伴，讓每一次驗證都離最終產品更近一步。
