當您用智能手機進行人臉識別時,或許不知道這個過程的完成依賴于一塊可能不超過指甲蓋大小的電路板區域。這塊承載著數十億晶體管交互的"土地",正在上演著比曼哈頓更密集的"建筑奇跡"——這就是現代高多層印刷電路板(PCB)創造的科技奇觀。
一、從平面馬路到立體交通:電路板的維度革命
早期電子產品使用的單面板就像鄉村公路,所有"車輛"(電子信號)都擠在同一個平面上。1980年代的雙面板升級為立交橋結構,而現代高多層板已經發展成數十層的立體交通網絡。
典型層結構解剖(以12層板為例):
● 頂層/底層:信號傳輸層(相當于地面主干道)
● 第3/10層:高速信號層(類似高架快速路)
● 第4/9層:接地層(充當電磁屏蔽墻)
● 第5/8層:電源層(如同地下供電管網)
● 第6/7層:核心信號層(保密數據傳輸通道)
在華為5G基站使用的24層板中,這種立體布局使得信號傳輸延遲降低至0.003ns/mm,比傳統6層板提升近8倍。
二、微米級的建筑藝術:突破物理極限的三大技術
1. 激光鉆孔技術:在頭發絲上雕花
當電路板層數超過8層時,機械鉆孔會導致玻璃纖維撕裂?,F(xiàn)代紫外激光鉆孔可實現25μm的孔徑(人類紅細胞直徑約8μm),在1平方厘米面積內布置超過5000個微孔。
2. 任意層互連(ALIVH):立體城市的電梯系統
松下公司開發的這項技術,允許在任意兩層之間建立垂直通道。就像在30層大樓的17層與29層之間直接架設專用電梯,避免了信號繞行。
3. 超低損耗介質材料:信號的高速公路路面
羅杰斯公司的RO4835材料在10GHz頻率下,介電損耗僅0.0035,相當于信號每傳輸1米只衰減0.3%。這比傳統FR-4材料提升近20倍性能。
三、極限環境下的生存考驗
航天器用高多層板需要經受:
● 溫度循環:-196℃(液氮)至+125℃的2000次沖擊
● 機械振動:20-2000Hz頻率范圍內50G加速度
● 宇宙輻射:累計100krad電離輻射劑量
美國NASA在火星探測器上使用的40層板,采用聚酰亞胺介質和金導線,能在-120℃仍保持信號完整性。
四、看不見的行業博弈
在高端醫療CT設備中,256排探測器的數據需要128層板來處理。德國西門子最新CT使用的電路板,在0.5mm厚度內實現18層布線,每層銅厚偏差不超過±3μm,相當于在A4紙上均勻涂覆頭發絲厚度的銅層。
未來展望:當PCB遇見光子學
實驗室中的光導PCB已經開始將電信號轉為光脈沖傳輸??祵幑菊故镜幕旌想娐钒?,在傳統銅布線旁集成光波導,數據傳輸速率突破1Tbps,功耗卻降低90%。這或許預示著電子工程的下一次維度革命。
下一步創作建議:
1. 如需增加具體應用案例,可深入分析iPhone主板或特斯拉自動駕駛模塊的PCB設計
2. 可補充高多層板生產中的良率控制難題(如層間對準精度要求)
3. 對高頻材料選擇部分,可加入更多介質材料性能對比數據
希望這篇文章能滿足您對高多層板技術的科普需求。如果需要調整技術深度或補充特定領域細節,請隨時告知。多層PCB設計全攻略:從6層板原理到嘉立創高效打樣實踐
在當今電子產品日益復雜化的背景下,單雙面板已難以滿足高速信號傳輸、電磁兼容和電源完整性的嚴苛要求,多層PCB(Printed Circuit Board)技術應運而生并迅速發展。本文將全面解析多層PCB(特別是6層板)的核心技術原理、設計規范與制造工藝,同時分享如何借助嘉立創等專業平臺實現高效打樣的實用經驗。無論您是剛?cè)腴T的硬件工程師,還是希望優化設計的老手,都能從本文獲得有價值的多層板設計洞見和可落地的實施方案。

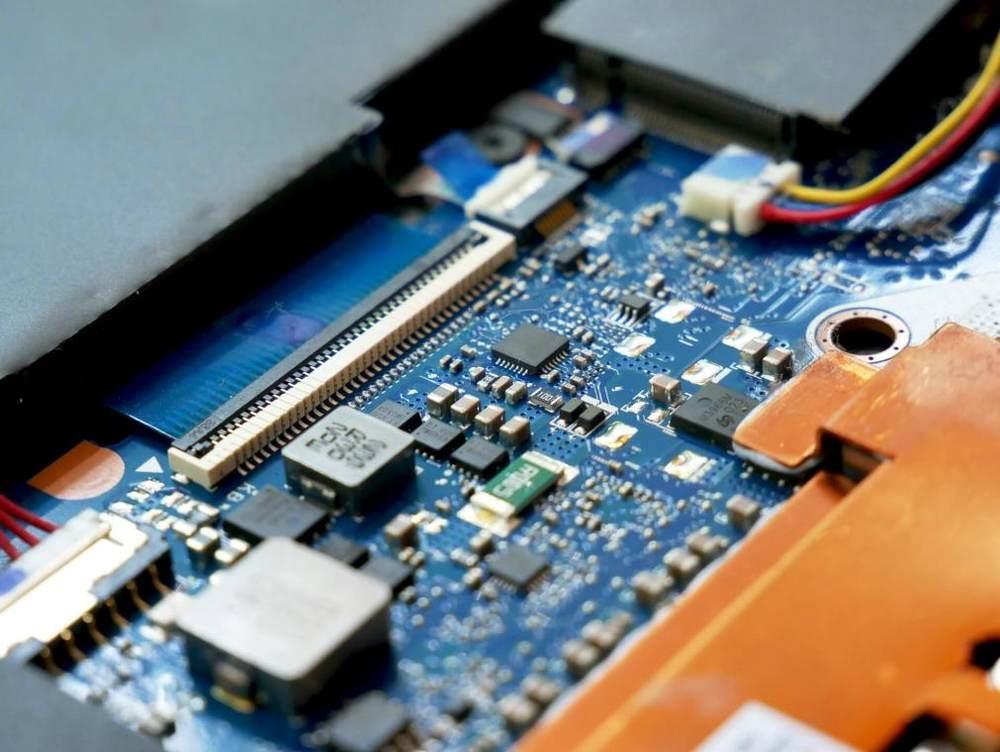

多層PCB技術基礎與6層板優勢
多層PCB是由三層或更多導電銅箔層通過絕緣材料交替堆疊壓制而成的復雜電路板結構。與傳統的單雙面板相比,多層板通過在Z軸方向增加布線空間,顯著提升了電路設計的靈活性和集成度。在高速數字電路、射頻系統、工控設備等高要求應用場景中,多層PCB已成為不可或缺的基礎載體。
6層板作為多層PCB中的"黃金標準",在復雜度和成本之間實現了最佳平衡。典型的6層板堆疊結構包含:頂層(Top Layer)、地層(GND Layer)、中間信號層(Mid Layer 1)、電源層(Power Layer)、中間信號層(Mid Layer 2)和底層(Bottom Layer)。這種精心設計的層疊配置使6層板具有以下突出優勢:
● 卓越的信號完整性:通過專用電源層和地層提供低阻抗回路,減少信號串?dāng)_和電磁干擾(EMI)。嘉立創推薦的6層板層疊結構使每個信號層都與內電層相鄰,避免了信號層直接相鄰導致的串?dāng)_問題。
● 優化的電源分配:獨立電源層可提供穩定的電壓分布,降低電源噪聲,這對現代處理器和FPGA等大電流器件尤為重要。
● 更高的布線密度:6層板比4層板多出兩個布線層,可將布線密度提升約50%,適合復雜邏輯設計和BGA封裝器件。
● 更好的熱管理:大面積銅層有助于熱量均勻分布和傳導,提升系統可靠性。
● 成本效益比:相比8層及以上PCB,6層板在保持良好性能的同時,加工成本僅增加約30-50%,是多數中高端應用的理想選擇。
嘉立創作為國內領先的PCB制造商,對6層板提供從設計到生產的全流程支持,包括免費的盤中孔(樹脂塞孔+電鍍蓋帽)工藝,可顯著提升高密度設計的布通率和良率。這種先進工藝將傳統設計周期從7天縮短至2天左右,為工程師節省寶貴時間。
6層板核心設計規范與嘉立創工藝要求
成功設計一塊高性能6層板需要遵循一系列嚴格的規范要求,同時充分考慮制造商的工藝能力。嘉立創作為專業的PCB制造商,對6層板有一整套完善的工藝標準和設計建議。
層疊結構設計
合理的層疊結構是6層板設計的基石。嘉立創推薦的1.6mm厚6層板標準層疊配置為:
1. 頂層(Top Layer):主要用于放置元器件和少量關鍵信號線
2. 地層(GND Layer):提供信號參考平面和電磁屏蔽
3. 中間信號層1(Mid Layer 1):布置普通信號線
4. 電源層(Power Layer):分配各種電源電壓
5.中間信號層2(Mid Layer 2):布置普通信號線
6. 底層(Bottom Layer):放置元器件和少量關鍵信號線
這種"信號-地-信號-電源-信號-地"的對稱結構確保了電源與地層緊密耦合,同時每個信號層都有相鄰的參考平面,最大限度減少串?dāng)_。嘉立創特別指出,高速信號線應優先布置在信號層2上,這樣它就能被地層和電源層有效屏蔽。
關鍵設計參數
根據嘉立創公布的工藝能力,設計6層板時需特別注意以下參數限制:
● 最小線寬/線距:6層板內層3.5mil(約0.09mm),外層5mil(約0.127mm)
● 過孔規格:機械鉆孔最小孔徑0.2mm,推薦孔徑≥0.3mm;過孔焊環單邊≥3mil
● 銅厚選擇:外層1oz(35μm)為標準配置,可升級至2oz;內層固定為0.5oz(17μm)
● 板厚公差:1.6mm板厚允許±10%的偏差(1.44-1.76mm)
● 字符規范:字符線寬≥6mil,高度≥32mil,確保清晰可辨
值得注意的是,嘉立創對6層及以上板默認采用**沉金工藝**而非噴錫,因?yàn)槌两鸨砻娓秸?,?dǎo)電性更好,能有效避免BGA焊接時的虛焊問題。
電源與地處理
電源和地系統的設計直接影響6層板的性能和穩定性。嘉立創技術專家建議:
1. 電源地寬度:遵循地線>電源線>信號線原則,典型電源線寬1.2-2.5mm
2. 去耦電容布局:在電源引腳附近放置適當容值的去耦電容
3. 地平面完整性:盡量避免地平面被分割,必要時采用"孤島"技術處理
4. 數模共地:數字電路和模擬電路的地應在一點連接,通常選擇在電源接口處
嘉立創的多層板阻抗控制服務也不容忽視,它可確保高速信號線的特性阻抗(如50Ω單端或100Ω差分)符合設計要求,而無需額外費用。
6層板布線策略與嘉立創設計優化
優秀的布線策略是確保6層板性能的關鍵。與單雙面板不同,多層板布線需要考慮**三維空間的信號路徑和電磁場分布。嘉立創基于大量生產經驗,總結出以下高效布線方法。
布線基本原則
1. 關鍵信號優先:時鐘、高速差分對等敏感信號應優先布線,盡量走短線并參考完整平面
2. 層間方向正交:相鄰信號層的走線方向應相互垂直(如一層水平走線,相鄰層垂直走線),減少串?dāng)_
3. 避免平行長線:輸入端與輸出端邊線避免平行走線,必要時加地線隔離
4. 3W原則:線間距至少為線寬的3倍,顯著降低串?dāng)_
5.20H原則:電源層比地層內縮20倍介質厚度,減少邊緣輻射
嘉立創的盤中孔技術特別適合高密度6層板設計,它允許在焊盤上直接打孔而不影響焊接質量,可節省30%以上的布線空間。
過孔優化策略
過孔是連接不同層的橋梁,但也可能成為信號完整性的瓶頸。6層板設計中應:
● 優先使用一階過孔:如1-2、3-4、5-6層間的連接,避免復雜二階過孔(如1-3、2-5等)
● 接地過孔多用通孔:1-6層貫穿孔提供更好的接地效果
● 控制過孔數量:過多過孔會降低良率,嘉立創建議每平方厘米不超過15個過孔
● 注意焊環大?。杭瘟?chuàng)要求過孔單邊焊環≥3mil,否則可能導致開路
特殊信號處理
高速數字信號、射頻信號和模擬信號需要特別關注:
● 差分對:保持線長匹配、間距一致,避免不必要的過孔
● 時鐘信號:使用地線屏蔽,遠離其他敏感電路
● 射頻信號:50Ω阻抗控制,盡量走表層減少損耗
● 模擬信號:遠離數字電路,采用星型接地
嘉立創的阻抗計算工具可幫助工程師快速確定合適的線寬和介質厚度組合,實現目標阻抗。
嘉立創6層板打樣全流程與優勢
將設計轉化為實物是PCB開發的關鍵環節。嘉立創作為行業領先的一站式電子產業服務平臺,為6層板打樣提供了高效便捷的解決方案。
打樣全流程
1. 設計提交:通過嘉立創EDA或上傳Gerber文件,系統自動進行DFM(可制造性設計)檢查
2. 工程審核:嘉立創工程師驗證設計是否符合工藝要求,如線寬線距、孔徑大小等
3. 生產制造:采用高精度設備進行圖形轉移、層壓、鉆孔和電鍍等20多道工序
4. 質量檢驗:包括飛針測試、阻抗測試(如需要)和外觀檢查
5. 物流交付:全國多倉發貨,通常6層板打樣周期為3-5個工作日
