在電子信息產業飛速發展的今天，PCB（印刷電路板）作為電子設備的 “骨架”，其技術迭代直接推動著產品性能的升級。其中，PCB 多層板憑借高密度布線、優異電氣性能等特點，成為智能手機、物聯網設備、工業控制系統等復雜電子設備的核心載體。而六層板作為中高端設備的主流選擇，以及高多層板在高端領域的廣泛應用，更是體現了多層板技術的不斷突破。本文將全面解析多層板的技術特性、打樣流程，并重點介紹嘉立創在多層板打樣領域的專業優勢。

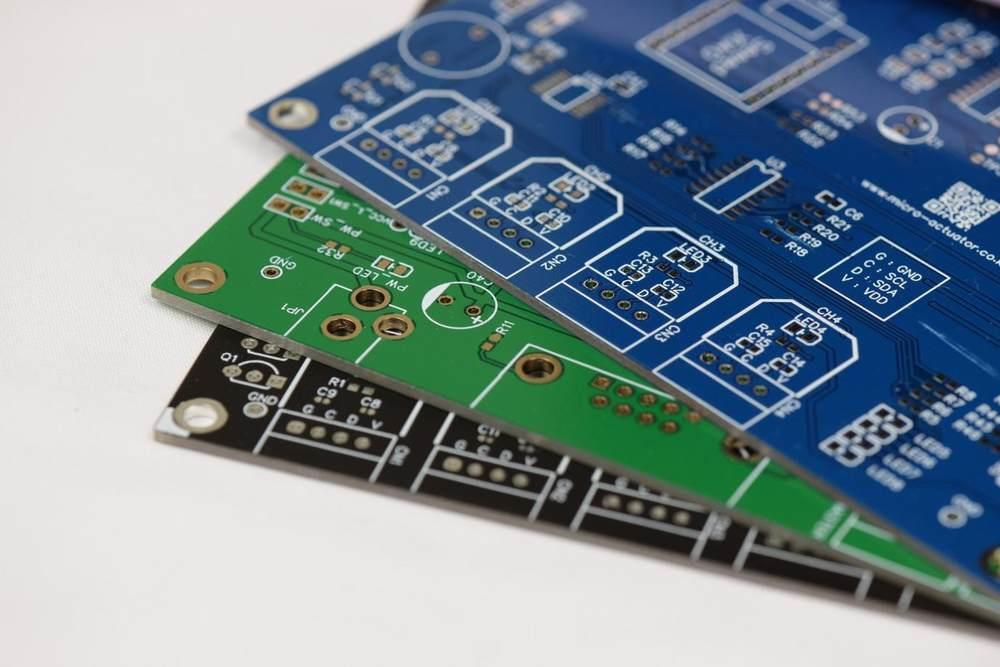

多層板是由四層及以上導電層與絕緣層交替壓合而成的電路板，層間通過金屬化孔實現電氣連接。六層板作為應用最廣泛的中高端多層板，其結構通常包含信號層、接地層和電源層，能有效減少信號干擾，滿足消費電子、汽車電子等設備的復雜電路需求。而高多層板（一般指 10 層及以上）則憑借超高布線密度和穩定性，成為服務器、醫療設備、航空航天等高端領域的首選。

相比單層板和雙層板，多層板的核心優勢體現在三個方面：一是布線密度呈幾何級提升，能在有限空間內實現更多元器件的連接；二是通過獨立接地層和電源層設計，大幅降低信號損耗和電磁干擾；三是剛性結構更適應高精度設備的長期穩定運行。

多層板打樣是產品研發階段驗證設計可行性的關鍵環節，其流程的嚴謹性直接影響最終產品質量。

1.設計與文件審核：工程師需使用 Altium Designer、嘉立創EDA等完成布局布線，生成 Gerber 文件、BOM 清單等生產文件。嘉立創在此環節提供免費的 DFM（可制造性設計）審核服務，通過智能系統檢測線寬、間距、孔徑等參數是否符合生產標準，提前規避設計風險。

2.內層制作與圖形轉移：內層基板經過清洗、貼膜、曝光、顯影等步驟，將電路圖形轉移到銅箔上。高多層板因?qū)訑?shù)多，需嚴格控制內層圖形的對位精度，嘉立創采用高精度曝光機，確保層間對位誤差≤5μm。

3.壓合工藝：將內層板與半固化片交替疊合，在高溫高壓下粘合為整體。六層板通常采用 “3+1+3” 對稱壓合結構，避免翹曲；高多層板則需根據層數設計階梯式壓合方案，嘉立創的恒溫壓合設備能精準控制壓力和溫度曲線，保證層間結合力均勻。

4.外層制作與孔加工：通過鉆孔、沉銅、電鍍等工藝實現層間導通，外層電路制作與內層流程類似，但需兼顧表面處理（如噴錫、沉金）。嘉立創的自動化電鍍線可實現均勻鍍層，滿足高多層板對孔銅厚度的嚴苛要求（≥20μm）。

5.終檢與測試：采用飛針測試、AOI 光學檢測等手段，全面檢測短路、斷路、虛焊等問題。嘉立創對高多層板額外增加阻抗測試，確保信號傳輸性能達標。

不同層數的多層板適用于不同場景：六層板廣泛應用于無人機飛控、智能家電主控板等；10-16 層板多用于 5G 基站、工業機器人；20 層以上高多層板則服務于航天衛星、高端醫療設備等領域。

嘉立創作為深耕 PCB 行業 18 年的企業，在多層板打樣領域具備三大核心優勢：

1.技術實力：擁有行業領先的高多層板生產能力，可穩定交付 24 層板，最小線寬 / 間距達 3mil/3mil，支持 HDI（高密度互聯）工藝，滿足復雜設計需求。

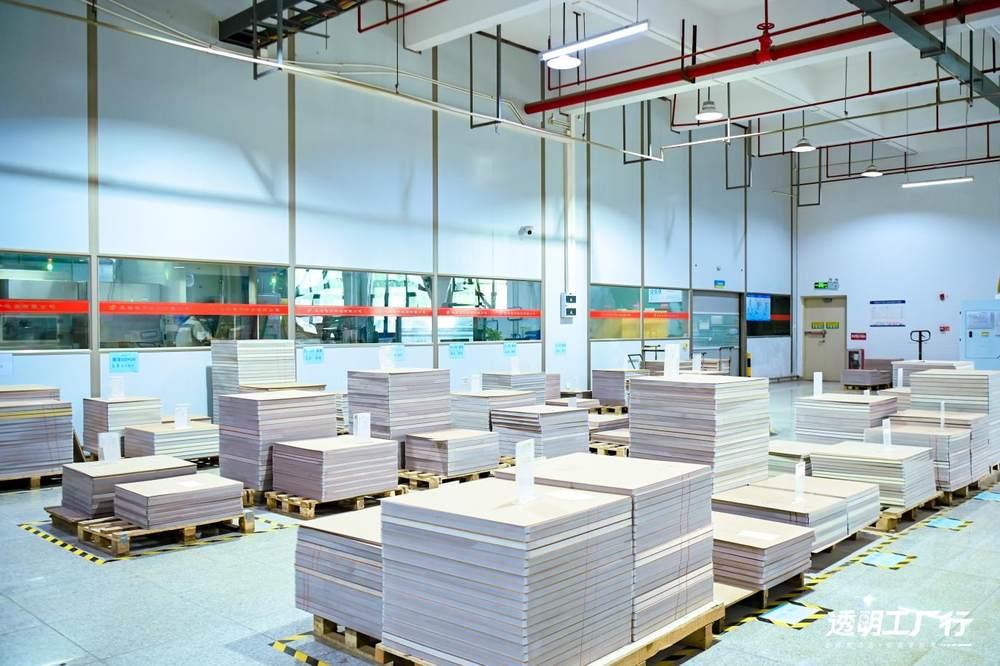

2.效率保障：六層板打樣最快 24 小時交付，高多層板 72 小時加急，依托智能化生產線和全國六大生產基地，實現就近生產、快速交付。

3.質量管控：從原材料入庫到成品出庫，全流程 18 道質檢工序，通過 ISO9001、IATF16949 等認證，產品良率穩定在 99.5% 以上。

此外，嘉立創還提供 “一鍵下單” 在線服務，客戶可通過官網上傳文件，實時查看報價和生產進度。針對研發客戶，嘉立創支持小批量打樣（最低 1 片起訂），并提供技術咨詢服務，幫助客戶優化設計方案。

從六層板到高多層板，PCB 多層板的技術發展推動著電子設備向小型化、高性能化邁進。在多層板打樣過程中，選擇具備專業技術、嚴格品控和高效服務的合作伙伴，是確保研發進度和產品質量的關鍵。嘉立創憑借多年的技術積累和完善的服務體系，已成為眾多企業和研發機構的首選合作伙伴。無論是常規六層板打樣，還是高精度高多層板制作，嘉立創都能提供可靠的解決方案，助力電子產業創新發展。
