在PCB多層板設計中，同相放大電路和反相放大電路的重要性主要體現在它們在信號處理、放大以及相位調整方面的關鍵作用。這兩種電路都是基于運算放大器(Op-Amp)設計的，但它們在輸入端的設計上存在差異，從而導致工作特性有所不同。

同相放大電路的重要性

相位保持：同相放大電路將輸入信號接入運算放大器的同相輸入端，輸出信號與輸入信號的相位相同。這一特性使得同相放大電路在需要保持信號相位不變的場合中尤為重要，如音頻放大、信號緩沖和阻抗變換等。

高輸入阻抗：同相放大電路具有較高的輸入阻抗，通常接近無窮大。這使得它非常適合于驅動阻抗較高的信號源，減少了信號源的分流效應，從而提高了信號的傳輸效率。

增益調整：同相放大電路的增益可以通過調整反饋電阻和輸入電阻的比值來設置，雖然其放大倍數通常大于1，但在某些應用中，這種增益調整能力是非常有用的。

反相放大電路的重要性

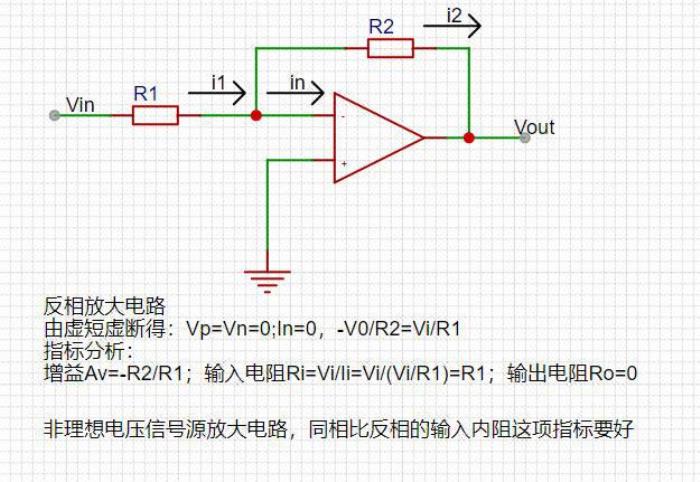

相位反轉：反相放大電路將輸入信號接入運算放大器的反相輸入端，輸出信號與輸入信號相位相反。這一特性使得反相放大電路在需要實現信號相位反轉的場合中非常有用，如電壓反相、負反饋放大等。

共模干擾抑制：反相放大電路具有較好的共模干擾抑制能力。由于反相端接地形成了所謂的“虛地”，減少了共模信號的影響，因此反相放大電路在抑制共模噪聲方面表現出色。這使得它在信號處理、音頻放大、儀器儀表和生物醫學等領域有廣泛應用。

增益靈活性：反相放大電路的增益可以通過調整反饋電阻和輸入電阻的比值來靈活設置，包括小于1的衰減倍數。這種增益設置的靈活性使得反相放大電路能夠適應不同的應用需求。

運用理想運放模型會比理論計算的精確值可能存在萬分之幾的誤差，但考慮到實際物理器件存在誤差，如電阻精度1%-5%誤差，所以用理性運放代替實際運放進行電路分析和設計完全可行。在進行實際運算前可以使用嘉立創仿真軟件進行仿真，查看結果。

在PCB多層板設計中的考慮

在PCB多層板設計中，同相放大電路和反相放大電路的選擇取決于具體的應用需求。設計師需要考慮信號的相位要求、輸入阻抗、增益需求以及共模干擾抑制能力等因素。通過合理選擇這兩種電路，可以優化PCB的性能，提高電子設備的可靠性和穩定性。

此外，在PCB設計中，還需要注意運算放大器的選型、電路的布局和布線等因素，以確保電路的穩定性和性能。例如，可以選擇具有低噪聲、高精度和穩定性的運算放大器來滿足特定的應用需求;在布局時，應確保運算放大器和相關元件的布局緊湊且合理，以減少干擾和噪聲;在布線時，應遵循最短路徑原則，并避免信號線之間的交叉和干擾。

綜上所述，同相放大電路和反相放大電路在PCB多層板設計中具有重要地位。它們各自具有獨特的工作原理和特性，適用于不同的應用場景。通過深入理解這兩種電路的基本原理和特性，并結合實際應用需求進行合理設計和優化，可以充分發揮它們在信號處理、放大和相位調整等方面的優勢。
